滑轨式汽车尾气抽排系统结构:

       包括外置吊架、型材滑轨、密封端盖、密封胶条、滑动小车、橡胶吸管、吸嘴、风机、排气管，所述的型材滑轨固定在外置吊架上，型材滑轨接缝处安装有与型材滑轨等长度的密封胶条，滑动小车安装在型材滑轨上可左右移动，下方连接有橡胶吸管和吸嘴直接采集汽车尾气，型材滑轨一端安装有密封端盖，另一端安装有风机和排气管将采集到的汽车尾气排出室外，可以有效地降低汽车尾气对室内汽车维修人员的影响和危害。

c

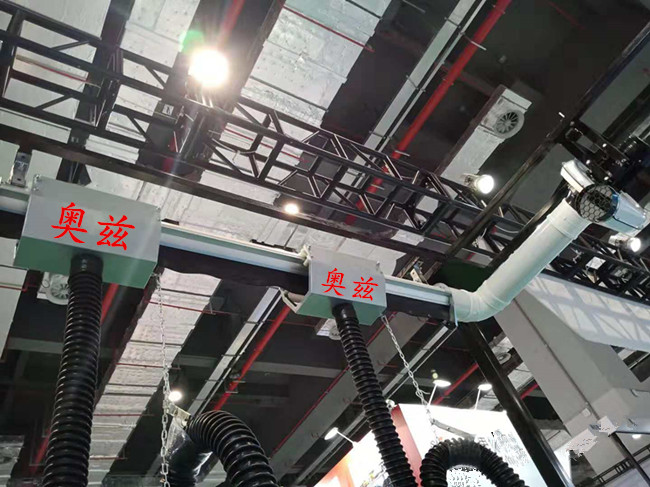

   滑轨式汽车尾气抽排系统:

    使用范围：汽车4S店、特约维修厂及轿车修理车间

    产品配置：

   1）1型铝合金滑轨断面尺寸130×150毫米，通风面积195平方厘米。

   2）进口耐热橡胶软管内径Φ75或毫米，长度3.3米，耐热温度200℃，胶管颜色有蓝色和黑色任选。

  3）耐热橡胶吸口有3种选择：圆橡胶吸口、椭圆橡胶吸口、不锈钢吸口。

  4) 滑车可以沿滑轨方向移动。

  5) 吸风口风速4-6米/秒。

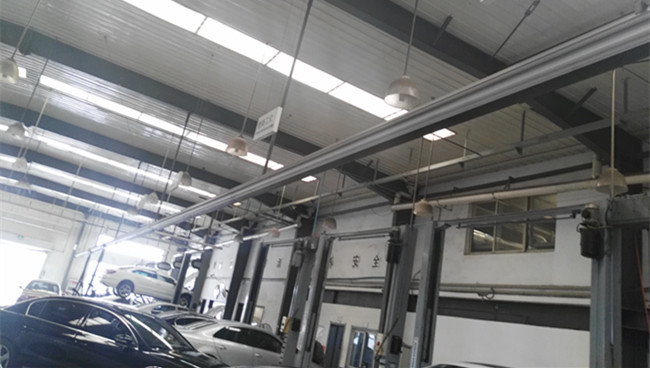

                                                     汽车4S店汽车尾气抽排系统

安装步骤：

           将专用吊具安装到合适的悬挂支架上

           在地面上将铝合金滑轨组装好，并将易装式密封胶条装好

           将滑轨提起，装入已安装完毕的专用吊具内

           将滑动小车装入滑轨，盖好滑轨端盖

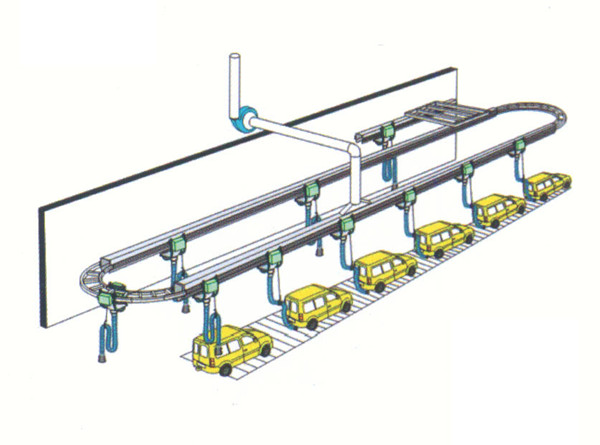

                                         环型滑轨汽车尾气排放系统 用于汽车生产线
